Соединение бытовых радиоприборов
В каждом доме всё больше появляется различных радиоприборов.
Попробую описать как их оптимально соединить для совместного функционирования.
Как центральный прибор будем рассматривать спутниковый ресивер:
При подключении кабелей к разъёмам, вся аппаратура должна быть отключена от электрической сети.

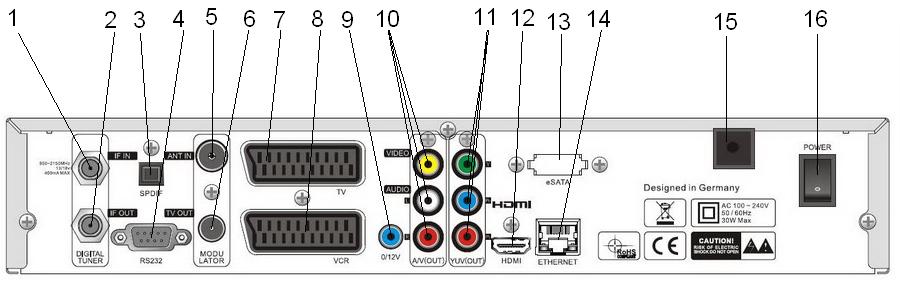

1. Разъём для F-штекера (LNB IN), присоединяется кабель от спутниковой антенны.
2. Ниже этого разъёма на ресиверах есть ещё одно подключение для F-штекера (LNB OUT), это не вход, а выход. Здесь антенным кабелем можно подключить второй ресивер - дигитальный или аналоговый. Работает этот выход только в том случае, если основной ресивер подключен к напряжению, но выключен ручным пультом управления в режим "STANDBY"
3. Оптический аудиовыход "S/PDIF" используется для подключения звуковых систем "Dolby-Digital". В народе эту штуку называют "долбанный дигитал" и при использовании нескольких звуковых колонок создаётся "обьёмный" звук в помещении.
4. "RS-232"-порт предназначен для соединения ресивера с копьютером или ресивера с ресивером. Разъём используется при перепрограммировании ресивера и тд.
5. Вход модулятора (ANT IN) - круглый разъём с трубочкой в середине , предназначен для подключения терристорной антенны. Антенна - каркас из трубочек предназначенный для приёма сигнала с телевышки.
6. Выход модулятора (TV-OUT) - круглый разъём со штырьком в середине . Высокочастотный ауди и видеовыход, к этому штекеру можно подключить телевизор или видеомагнитофон. Обязательно в этом случае и телевизор и "видик" нужно "запустить на поиск", чтобы эти приборы настроились на частоту сигнала ресивера.
7. Выход "Skart"-разъём (TV) для соединения ресивера с телевизором. Эта, так называемая "гребёнка", обеспечивает достаточно хорошее качество при передаче изображения и звука. При соединении таким кабелем не требуется дополнительная настройка, нужно только при помощи ручного пульта управления телевизора или магнитофона включить нужный вход "AV-1" или "AV-2" .
8. "Skart"-разъём (VSR) предназначен для соединения ресивера, например, с видеомагнитофоном. В отличие от "Skart"-разъёма (TV), это соединение не только выход, но, при определённых настройках, передаёт сигнал через ресивер дальше на телевизор.
9. На некоторых ресиверах есть разъёмы обозначенные надписью "0 / 12". Это на заднюю панель выведено напряжение в 12V. В настройках ресивера это напряжение можно включить или выключить. Используется, например, для подключения специального приборчика, позволяющего к ресиверу подключить восемь головок.
10. При подключении кабелей к этим трём "чинч"-разъёмам (тюльпан) передаются одновременно изображение и стереозвук.
Жёлтый разъём (video) - композитный выход видеосигнала, белый разъём(L) - звук на левую колонку, красный разъём(R) - звук на правую колонку.
11. Все три "чинч"-разъёма (зелёный, синий, красный) это компонентный интерфейс для передачи видеосигнала.
Все составляющие компоненты видеосигнала (сигнал яркости и два цветоразностных сигнала) передаются по отдельным проводам. Это дает возможность предавать видеоизображение с лучшим качеством, по сравнению с композитным, S-Video или "скарт" разъёмами.
12. Разъём "HDMI" (High Definition Multimedia Interface) используется для передачи "видео" и многоканального аудиосигнала в цифровом виде.
В этом интерфейсе предусмотрена поддержка технологии защиты от нелегального копирования HDCP (High-bandwidth Digital Content Protection).
"НDMI" был разработан специально для нового стандарта цифрового телевидения высокой четкости - "HDTV" и передаёт изображение с изумительным качеством.
13. Разъём "eSATA" предназначен для передачи данных на специальный, внешний накопитель - жёсткий диск.
"Винчестер" должен иметь собственный блок питания, но скорость передачи информации достаточно велика.
14. Ethernet-интерфейс (LAN-разъём) предназначен для соединения ресивера через "рутер" с интернетом.
Ресиверы оснащённые таким разъёмом имеют большие преимущества при использовании нелегального метода просмотра закодированных каналов - "картшаринга".
15. Сетевой, электрический кабель ресивера.
16. Тумблер - выключатель сети.
Осторожно!
Даже при выключенном тумблере на блоке питания может присутствовать напряжение 220V.
На этом рисунке нет некоторых разьёмов которые имеются у других ресиверов:
Полезнейшей штукой является "USB-выход".
Это соединение позволяет с большой скоростью снимать и передавать информацию, применяется для видео и аудиозаписей.
У некоторых приборов есть ещё четырёхконтактный S-Video (Separate Video) выход.
Используется для передачи видеосигнала. Основное отличие от композитного разьёма в том, что отдельные составляющие видеосигнала (сигнал яркости и сигнал цветности) передаются не вместе, а по отдельности.

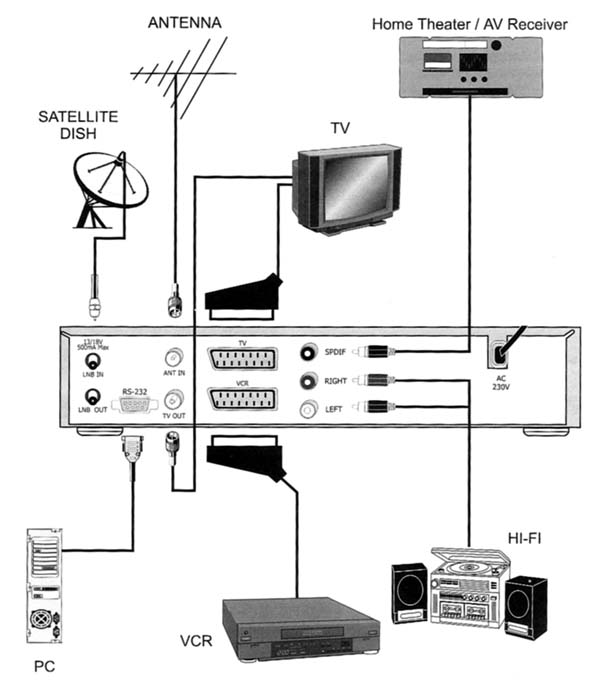

Некоторое представление о возможностях соединения приборов даёт эта картинка:

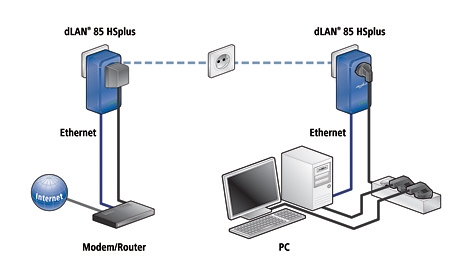

Интересной новинкой является приборчик "DLAN" обеспечивающий соединение через домовую, электрическую сеть.
Если поставить передающее устройство около входного "рутера", то в любой комнате в доме можно в электрическую розетку вставить приёмное устройство и иметь соединение с интернетом у компьютера, ресивера с "LAN-разъёмом" и др.
Если после всех ваших подключений из аппаратуры повалит дым, не советую тушить водой.
Если дыма нет, очень может быть, что вы всё подключили правильно.
Приятного вам просмотра.
Новый способ просмотра "TV"- беcкабельное соединение аппаратуры
Этот способ предназначен для потенциальных телезрителей, живущих в многоквартирных домах, у которых нет возможности установить спутниковую тарелку или подключиться к кабельному (интернетному) телевидению.
1. Необходимое оборудование и средства:
- бутылка водки 1 штука ( 5 евро )
- шмат колбасы 1 штука ( 5 евро )

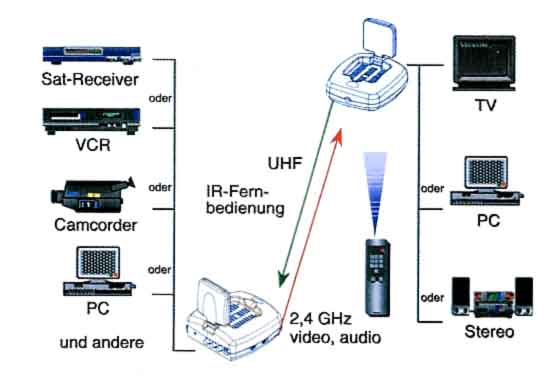

- приборчик для бескабельного соединения приборов 1 штука (от 40 евро)
Такой приборчик - "Funk-Ubertragungssystem" можно купить во многих магазинах.
2. Порядок установки:
Берёте водку и колбасу и идёте к ближайшему соседу, который смотрит интересные каналы по телевизору.
Заходите и говорите: - "Я тут проходил мимо и думаю - зайду-ка я к своему уважаемому соседу".
Достаёте выпивку и закуску.
Когда уже будет видно дно бутылки, вы должны разговор плавно перевести на тему, как тяжело жить на свете без телевизора.
И, как будто случайно, вдруг из кармане вытаскиваете передатчик от "видеолинка".
Дальнейшие усилия надо направить на то, чтобы суметь подключить приборчик к одному из выходов ресивера соседа и направить передающую антенку как можно точнее в то направление, где стоит ваш телевизор.
Если этот, немного подпитый организм, заявит: -"Шура, я вас уважаю - но нет", обьясните ему, что приборчик работает на таких частотах, что не будет создавать никаких помех другим приборам и электричества он за месяц "сожрёт" не более чем на 1 евро.
Ещё можете сказать, что вы прощаете ему его "маслянные" взгляды, которыми он ощупывает вашу супругу.
Должно получиться, иначе придётся идти ещё за одной бутылкой.
Если получено принципиальное согласие, надо немедленно подключить передатчик и галопом бежать домой настраивать свою антеннку-приёмник.
Этот метод просмотра телеканалов сранительно не дорогой, но имеет и свои недостатки:
- качество картинки на вашем телевизоре будет значительно хуже чем у соседа и возможны помехи от других приборов излучающих радиоволны;
- если вы купите слишком маломощный приборчик и если передатчик стоит за многие десятки метров, эта система может вообще не заработать;
- смотреть вы можете только то, что в данный момент смотрит сосед;
- нельзя использовать дистанционный пульт управления от "видеолинка" - если вы во время просмотра футбола переключите соседу канал, он эту штуковину у себя выкинет немедленно.
Правда, последняя проблема имеет решение. Как дистанционный пульт управления можно использовать швабру, каблук или кулак, в зависимости от того где живёт радиососед - над вами, под вами или за стенкой.
Можно договориться, что один удар означает: -"Ты что дурень смотришь! Переключи на первый канал!"
Два стука означают: -"Ты что дурень смотришь! Переключи на второй канал!"
Три удара шваброй в потолок означают: -"Давай выпьем!"
Желаю вам удачи!
