Ремонт ресиверов при помощи "Jtag"

Жизнь заставляет меня делать этот новый раздел сайта.

Несколько лет назад, только специализированные мастерские позволяли себе при помощи особых приборов ковыряться в ресиверах и заменять "флеш-софт" аппарата. Некоторым ресиверам вообще не требовалась замена программного обеспечения - они всю свою "сознательную" жизнь работали с однажды залитыми софтами.

Сейчас ситуация изменилась. Возможности ресивера часто зависят от софта используемого в этом тюнере. Тысячи владельцев спутниковых ресиверов непрерывно экспериментируют, запихивая в свои аппараты новые софты, в том числе и от других моделей. Иногда это даёт положительные результаты, но часто аппарат перестаёт нормально функционировать и традиционными методами востановить его работоспособность не удаётся. В этом случае есть смысл прибегнуть к методу востановления ресивера при помощи "jtag".



Вскрывая ресивер и пытаясь самостоятельно востановить работоспособность аппарата, Вы рискуете серьёзно повредить прибор, что увеличит стоимость его ремонта в мастерской. В любом случае, Вы теряете право на бесплатный, гарантийный ремонт ресивера.



Прочитал уже написанное и заскучал.

Надо ещё многое обьяснить, а уже одолела "сухота" в написанном.

"Ща бум" импровизировать.



Я биолог по образованию - буду использовать остатки своих знаний в этой сфере для популяризации излагаемой темы.

Давайте для "хохмы" сравним устройство ресивера с устройством человеческого организма.



У ресивера есть "кладовка памяти"- флеш- микросхема. Сюда изначально складывается вся большая и полезная информация нужная для нормальной работы ресивера.

У ресивера есть "чуланчик" для "оперативной" памяти. Это схема в ресивере, которая позволяет запомнить небольшое количество информации, например, те команды, что мы "натыкиваем" ресиверу, играя на дистанционном пульте управления как на пианино. Когда "чуланчик" забит невыполненными командами до потолка, ресивер принимает решение:-"Идите вы все на ...", и "вешается". Нет не верёвкой за шею, а он просто "зависает" и перестаёт реагировать на "раздражителя" нажимающего на кнопки. Если ресивер, находящийся в таком состоянии, отключить от электрической сети и дать ему поспать несколько секунд, он всё простит, забудет и готов к дальнейшим мучениям.

И, наконец, у ресивера есть огромный "сарай", где стоит мощный "процессор". Эта штуковина, собственно, и "думает" - обрабатывает безумное количество значений "плюс" и "минус". Итог "обдумывания" выдаётся на телеэкран в виде "порнушки".

У человека все эти три приспособления находятся в "чедаке". (То что крепится выше шеи). И, по себе знаю, мысленные картинки мозг выдаёт иногда похлеще чем ресивер.

Продолжаем сравнение.

Человеку "плотненько" и с размаха приложили к голове кирпич. От замаха зависит результат - несчастный "испускает дух",  быстренько переходит в состояние "комы" или наступает амнезия - потеря памяти.

То-же и с ресивером. Всё зависит от наших стараний - как сильно мы его "приложим":

 - аппарат окончательно умирает "испустив дух" в виде синего, вонючего дыма;

- впадает в "кому" - ни на что не реагирует;

- частично теряет память и делает совсем не то, что мы от него ждём.

Исходя из сказанного, давайте будем правильно называть состояние своего ресивера.

"Я убил свой ресивер" можно говорить только тогда, когда дисплей не горит и ресивер не подаёт признаков жизни.

"Arion", у которого на дисплее горят четыре восьмёрки, "Openbox", у которого на дисплее горят две точки, или  "Xtreme" c горящим "ON" не погибли - ресиверы "в коме". Их надо тащить в операционную для реанимацию под "Jtag". В данном случае диагноз точен - только оперировать. Но иногда можно избежать хирургического вмешательства.

И всё-же не спешите вскрывать брюшную полость ресивера.

Тут обнаруживаются и небольшие отличия между двумя сравниваемыми обьектами.

В человеческий организм через задний проход можно загнать только клизму, а в ресивер через задний проход (RS-232 -порт) иногда удаётся загнать оживляющий софт.

Дальше опять много общего - и людей и ресиверы иногда разбирают на запчасти. Собранные из запчастей ресиверы функционируют сравнительно неплохо, а что касается людей, то могу вспомнить только случай с товарищем Франкенштейном.



Хватит! Немного отвлеклись (развлеклись), давайте дальше работать - изучать процесс оживления ресиверов.

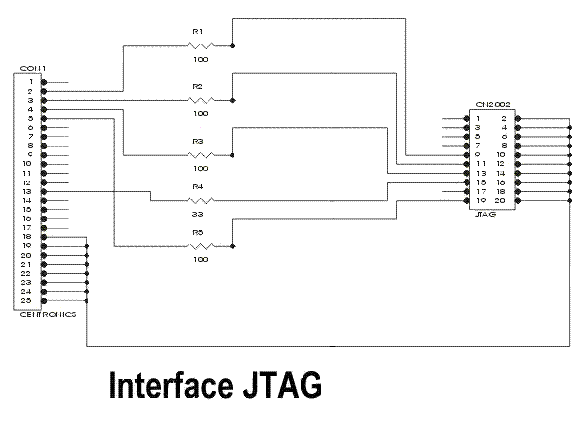

Для начала как сделать "Jtag".



В интернете есть много разных вариантов, но я сделал самый простой и пока всё работает.





В основном, описание и картинки я содрал здесь: http://gdvic.chat.ru/jtag.htm

Спасибо создателю этого сайта.

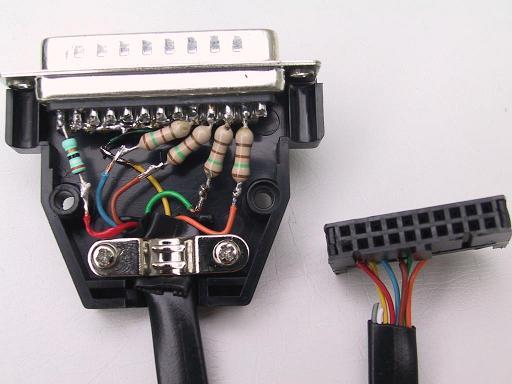

Так выглядит эта "фигня" на фотографии

Подтверждаю, что для нормальной работы с этой штуковиной необходимо как можно короче сделать шнур между разьёмами.







У многих современных ресиверов есть готовый разьём для подключения "Jtag".

На снимке эта штука обведена красным.

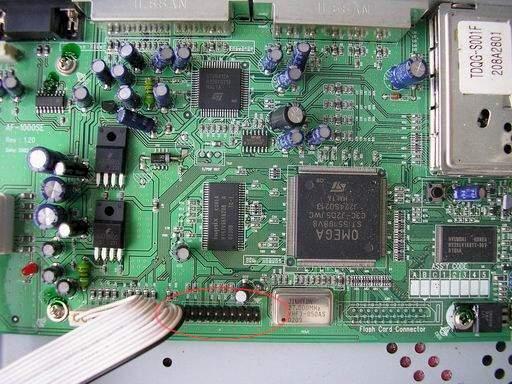

Это фотография внутренностей "Опенбокс". Обратите внимание, что первая ножка разьёма помечена белым треугольником. Не перепутайте стороны при соединении разьёма, не у всех ресиверов "ливер" так хорошо маркирован. У некоторых ресивером разьёмы другой формы, у некоторых их совсем нет и приходится припаиваться в схему.









Процесс замены флеш-софта с использованием "Jtag"

(Ресивер "Опенбох" с флеш-чипом M29W160ET)



- Запускаем программу "JKeys_2.9.11" вкладка Preferences... (выбираем LTP порт)

- Закрываем программу (она сохраняет настройки и при след. запуске будет работать с выбранным портом)

- Соединяем Jtag - интерфейс с компом и ресивером при выключенном  из сети ресивере.

- Включаем ресивер в сеть 220V~

- Запускаем JKEYS наблюдаем следующую картинку:

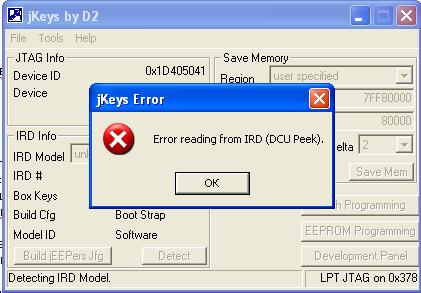

К сожалению, эту картинку мы будем видеть ещё много раз, если будем следовать рекомендациям, что есть в интернете: -"Запускаем "JKEYS" и через долю секунды пока еще не возникло окошко программы втыкаем вилку ресивера в розетку... (вилку заранее держать в 1 милиметре от розетки..."

Не срабатыватывают эти ухищрения, или почти не срабатывают.

Ещё много месяцев назад, когда я мучился с оживлением ресиверов "Xtreme 5690СXCI", я обратил внимание, что если открыть программу "Wall_v 2.0" и потом, не закрывая этой программы, открыть программу "JKEYS", соединение происходит намного чаще.

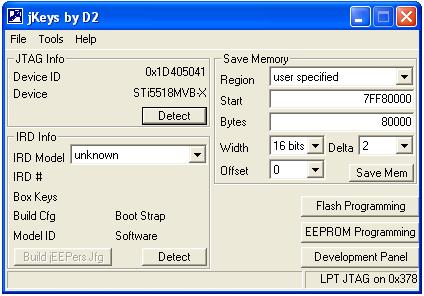

В любом случае, пока не увидите на мониторе эту картинку:





продолжать тыкать бессмыслено.

Вы должны увидеть, что определился тип процессора - STi5518 (это обязательное условие дальнейшей работы)



Входим в меню "FLASH PROGRAMMING", видим предупреждение (не обращаем внимания), жмем - OK

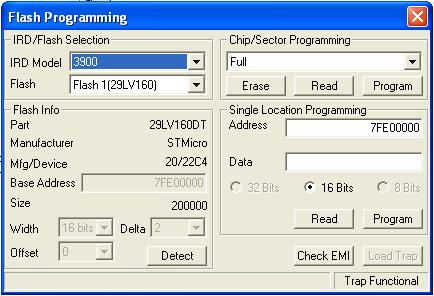

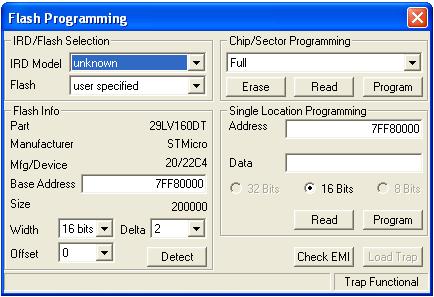

Видим такую картинку:





В окошечке "IRD Model" выбираем программу для нужного ресивера.

Поскольку ресивера "Arion" в списке программ нет -  выбираем тип "mediacom – exe"

(Для ресиверов "Xtreme 5690СXCI" надо выбирать значение "4900")







Кликаем на кнопку "Erase" чтобы стереть всё содержимое флеши.

Несколько секунд видны песочные часы и флеш пуста.

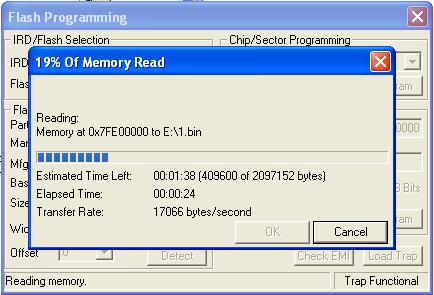

Нет смысла кликать на кнопку "Read" чтобы сделать себе файл  флеш-софта с этого ресивера.

Софт уже повреждён и зачем себе его себе запасать.

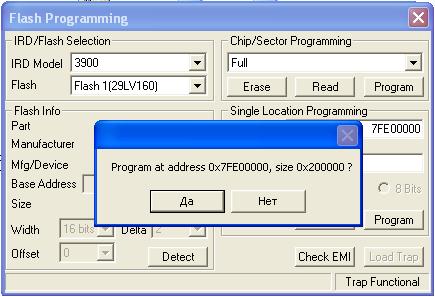

Далее кликаем на кнопку с надписью "Program", открываем нужный "Dump_soft"

и кликаем на кнопку "Да".

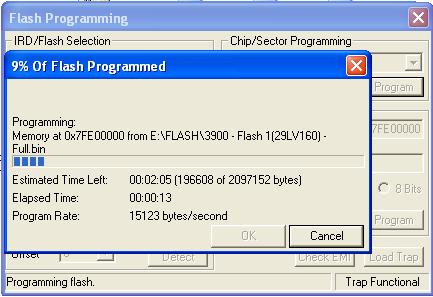

Видим замечательный процесс загрузки флеш-софта.





По окончании загрузки кликаем на "OK" и закрываем программу.

Отключаем ресивер от электросети и снова включаем - аппарат оживает.

Можно обычными методами заменять ему программное обеспечение

---------------------------------------------------------------------------------------------------------------------------------------------------------



Я много лет знаком  с большим знатоком спутникового телевидения  c  ником "Jonis"

Вот его интернетный сайт:  http://jonis-prog.boom.ru/

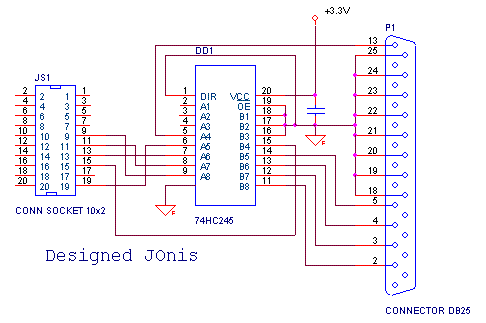

С благодарностью и без изменений размещаю здесь его вариант "Jtag"








В интернете много информации о методах и приёмах облегчающих перепрограммирование флеши. Пишут, что надо куда-то, что-то припаивать, куда-то подать напряжение, где-то, наоборот, снять напряжение.

Все эти извращения мне ещё не приходилось применять - пока получалось всё простым, "колхозным" методом.

Кто-то предлагает даже выпаивать флешку!



Ну!!! Это уже мазохизм!



В будущем, если не будет получаться, будем пробовать новые варианты и комбинации.

Важно обратить внимание на методы обеспечивающие первоначальное соединение программы "jKeys", выбрать правильную модель ресивера в программе и использовать правильно снятый с нужного ресивера "Dump-soft".



Успехов Вам!
