DiSEqC 1/10 коммутатор SW101D



В продаже у многих фирм появились коммутаторы "SW101D" (DiSEqC 1/10).

Появление этого переключателя на рынке вполне закономерно -  уже давно есть потребность одновременно подключать к ресиверу более четырёх головок. Особенно это стало актуально с вводом в эксплуатацию новых русских спутников "Экспресс-22" и "Экспресс-1".

Мне этот приборчик очень понравился. После сравнительно недолгих экспериментов, я сумел запрограммировать по шесть спутников почти на все современные модели ресиверов. Значительно хуже обстоят дела у моих клиентов - почти никто не смог правильно запрограммировать ресиверы.

Я постараюсь как можно подробнее расписать здесь весь процесс коммутирования переключателя с самыми ходовыми ресиверами.

Пусть изложение материала, для начала будет, несколько сумбурным (потом подчищу), главное дать информацию для начала экспериментов всем кто купил этот приборчик и не может довести его "до ума".



Экспериментатор помни! Терпение жены не безгранично!





На что следует обратить внимание:



Коммутатор "SW101D" имеет прекрасную "защиту от дураков" и от "короткого замыкания", к сожалению, этого не имеют головки и ресиверы -

  ПРИСОЕДИНЕНИЕ КАБЕЛЕЙ К КЛЕММАМ ПРОИЗВОДИТЬ ТОЛЬКО ПРИ ОТКЛЮЧЕННОМ ОТ СЕТИ РЕСИВЕРЕ.

(Чтобы легче было прикручивать штекеры к разьёмам, можно немного ослабить два шурупа и корпус коммутатора провернётся вокруг оси крепления)



1. Коммутатор "SW101D" должен быть запрограммирован уже перед продажей. Вы это сделать не сможете потому, что для этого нужен специальный программатор;





2. На мой взгляд, коммутатор должен быть запрограммирован на протокол 1,2. Большинство современных ресиверов имеют протокол "DiSEgC-1,2" который расчитан на работу с антенной вращаемой мотором. Этот режим оптимально подходит почти для всех ресиверов.



3. Если вы получили коммутатор, запрограммированный на протокол 1,2,  вам надо в ресивере на всех спутниках, что будут использоваться для просмотра, включить "DiSEgC-1,2" (мотор) и зафиксировать эти изменения. В этом случае, если подключить кабель от головки на прямую к ресиверу, то сигнал будет, а при подключении через обычный "DiSEgC-1/4" сигнала не будет. (Исключение порт № 1 - здесь сигнал буден виден всегда).





4. Чтобы при помощи дистанционного пульта управления начать фиксирование отдельных спутников на коммутаторе "SW101D", надо сначала вывести коммутатор в режим программирования. На разных ресиверах это делается по разному, но, в принципе, действия одни и те-же - надо три раза послать команду на фиксацию найденного спутника.



5. Чтобы вывести коммутатор из режима программирования надо зафиксировать последний, найденный спутник и отключить ресивер в дежурный режим (Работают часы или горит красная лампочка). Это надо делать и если фиксирование очередного спутника не получилось.



6. Если коммутатор запрограммирован на протокол 1,2, спутники можно зафиксировать в любой последовательности и к любому свободному разьёму.



7. Во избежании путаницы и ошибок, советую фиксировать спутники на коммутаторе по очереди так, чтобы одновременно к коммутатору был подключен кабель только от одной головки.

Предлагаю единую для русскоязычного спутникового телевидения схему подключения:

ASTRA (19,2°Е)           - 1 порт,

HOTBIRD (13°E)         - 2 порт,

SIRIUS (5°E)                - 3 порт,

AMOS (4°W)                 - 4 порт,

EXPRESS-22 (53°E)  - 5 порт,

EXPRESS-1 (40°E)    - 6 порт.



8. Обратите внимание - это важнейший пункт. Думаю, что здесь скрыта причина, почему многие любители - "сатисты" не могут настроить антенны на новые спутники "Экспресс" и не могут подключить Коммутатор "SW101D".



Многие современные ресиверы, при включении поискового индикатора или раздела меню - "Настройка LNB", автоматически ставят параметры транспондера стоящего первым в общем листе транспордеров. Параметры первого транспондера могут быть не актуальными и сигнала с этого спутника не будет, даже если антенна выставлена точно.

Если вы в ресивере выбрали один из спутников и просто дописали параметры на новые каналы со спутников "Експресс", они встанут последними в списке. На настроенной антенне эти каналы показывать будут, но новую антенну, с таким образом настроенным ресивером, настроить трудно.

Советую ставить рабочие транспондеры на первое место или настраивать антенну в режиме, когда в меню выбран раздел "Ручной поиск", "Расширенный поиск" или что-то подобное с возможностью задавать "PID-коды".

 Проверьте правильность заданных параметров. Например для "Експресс-22" походят данные: 11044, V, 29800, 3/4,  V- 0035, A- 0033, R- 0035.

  Для "Експресс-1" можно использовать: 3675, V (с некоторыми головками надо ставить "Н"), 33483, 7/8,   V- 0514, A- 0670, R- 0130.



У всех спутников предназначенных к подключению к коммутатору "SW101D" должны быть в настройках отключен "DiSEgC-1/4" и включен "DiSEgC-1/2"(Мотор)

................................................................................................................................................................................................



Подключение коммутатора "SW101D" к ресиверам "Openbox"

(Openbox X-820CI, Openbox X-810, Openbox X-800, Openbox F-300):



В отличие от большинства других аппаратов, у ресиверов модельного ряда "Openbox" есть в программе замечательная функция "DiSEgC 1.1". Достаточно запрограммировать коммутатор в режим "N 2", или в режим "N 7" и коммутирование этих двух приборов упрощается "до безобразия".

Надо:

- нажать на дистанционном пульте управления кнопку "МЕНU";

- при горящей надписи "Установка" нажать кнопку "ОК";

- при горящей надписи "Поиск каналов" нажать кнопку "ОК";

- выбираем нужный спутник, кнопкой стрелкой " > " переходим в правый раздел;

- напротив надписи "DiSEgC" ставим значение "1.1";

- напротив надписи "Port" ставим значение "1";

- напротив надписи "Uncommitted" ставим номер разьёма, на который подключен данный спутник на коммутаторе.

Не забываем каждое изменение в настройке спутника зафиксировать нажав на красную кнопку (Сохранить)



  Проверьте, всё работает!

...............................................................................................................................................................................................



Подключение коммутатора "SW101D" к "кошибообразным" ресиверам  (DSR 5000 Slim, DSR 5003 д.р.) с софтом "BIGSAT"



- подключаем к клемме "LNB1" коммутатора кабель от головки со спутника "ASTRA";

- подключаем к клемме "RECEIVER" коммутатора кабель от ресивера;

- включаем ресивер и переходим на один из каналов со спутника "ASTRA";

- далее надо нажать на пульте кнопку "MENU",  кликнуть "ОК" на "Установка антенны", в режиме "Установки пользователя", задать пароль "0000";

- перед надписью "Тип" должно стоять - "DiSEgC 1.2", зафиксируем изменения выходом из меню;

- снова заходим в "MENU" в режим "Поиск канала";

-  нажимаем три раза кнопку "ОК" при горящую надписи "СТОП" и три раза нажимаем на кнопку "ОК" при горящей надписи "Да" (Таким образом активируется коммутатор);

- при горящей надписи "Стоп" неоднократно нажимаем на стрелку "вправо" или "влево" и  добиваемся появления жёлтого сигнала на  шкалах;

- нажимаем на кнопку "ОК", при горящую надписи "СТОП" и нажимаем на кнопку "ОК" при горящей надписи "Да", чем и фиксируем данный спутник на данном разьёме;;

- нажимаем несколько раз кнопку "EXIT" на пульте управления и выключаем ресивер нажатием на красную кнопку "STANDBU" (деактивируется коммутатор);

- отключаем штекер ресивера от электрической сети;

- отключаем кабель от коммутатора с головки спутника "ASTRA";

Спутник "ASTRA" зафиксирован на клемме "LNB1" коммутатора



Аналогично фиксируем и все другие спутники.

...............................................................................................................................................................................................



Подключение коммутатора "SW101D" к ресиверам "Arion":



- подключаем к клемме "LNB1" коммутатора кабель от головки со спутника "ASTRA";

- подключаем к клемме "RECEIVER" коммутатора кабель от ресивера;

- включаем ресивер и переходим на один из каналов со спутника "ASTRA";

- далее надо нажать на пульте кнопку "MENU",  кликнуть "ОК" на "Установка антенны", в режиме "Поиск каналов", задать пароль "0000";

- Перед надписью "Перекл. DiSEgC" должно стоять "Выкл", перед надписью "DiSEgC позиционер" - "DiSEgC 1.2";

- кликаем "ОК" на надпись "DiSEgC позиционер";

-  кликнуть шесть раз кнопкой "ОК" на надпись "Сохранить текущие позиции" (Таким образом активируется коммутатор);

- Режим движения "По шагово", при горящей надписи "Направление движения" неоднократно нажимаем на стрелку "вправо" или "влево" и  добиваемся появления жёлтого сигнала наверху на  шкале;

- после этого переходим на надпись ""Сохранить текущие позиции", нажимаем два раза на кнопку "ОК", чем и фиксируем данный спутник на данном разьёме;;

- нажимаем несколько раз кнопку "EXIT" на пульте управления и выключаем ресивер нажатием на красную кнопку "STANDBU" (деактивируется коммутатор);

- отключаем штекер ресивера от электрической сети;

- отключаем кабель от коммутатора с головки спутника "ASTRA";

Спутник "ASTRA" зафиксирован на клемме "LNB1" коммутатора



Аналогично фиксируем и все другие спутники.



У этих ресиверов есть возможность работать с коммутатором запрограммированным в режим "N 3". Это гораздо удобнее. Спутники "Экспресс" включают в режим "мини-А", "мини-В" и всё работает без дальнейшего программирования коммутатора.

.........................................................................................................................................................................................................



Подключение коммутатора "SW101D" к ресиверу "Premium X":



- в режиме меню "Конфигурация антенны" у выбранного спутника напротив надписи" DiSEgC Мотор" должно стоять:  1.2

- подключаем к клемме "LNB1" коммутатора кабель от головки со спутника "ASTRA";

- подключаем к клемме "RECEIVER" коммутатора кабель от ресивера;

- включаем ресивер и переходим на один из каналов со спутника "ASTRA";

- далее надо нажать на пульте кнопку "MENU",  кликнуть на "3 Установка", кликнуть на "4 Конфигурация мотора", кликнуть на "1 Установки мотора";

- переходим на "Корректировка угла мотора" и  шесть раз нажимаем на кнопку "ОК" (Активируем коммутатор);

- несколько раз нажимаем на дистанционном пульте управления на  одну из кнопок "VOL", в одном из положений жёлтый сигнал датчика станет зелёным и появится изображение в правом, верхнем углу;

- нажимаем два раза на кнопку "ОК" чем и фиксируем данный спутник на данном разьёме;

- нажимаем кнопку "EXIT" на пульте управления и выключаем ресивер нажатием на красную кнопку "GUIDE";

- отключаем штекер ресивера от электрической сети;

- отключаем кабель от коммутатора с головки спутника "ASTRA";

Спутник "ASTRA" зафиксирован на клемме "LNB1" коммутатора



Аналогично фиксируем и все другие спутники.

Если вы не смогли зафиксировать сигнал с какого-то спутника, в режиме "1 Установки мотора" нажмите зелёную кнопку на пульте управления и проверьте правильность заданных параметров.

.........................................................................................................................................................................................................



Подключение коммутатора "SW101D" к ресиверу "Humax VACI 5300":



- в режиме меню "Настройка антенны" у выбранного спутника напротив надписи "Моторизованная система" должно стоять:  "Да"

- подключаем к клемме "LNB1" коммутатора кабель от головки со спутника "ASTRA";

- подключаем к клемме "RECEIVER" коммутатора кабель от ресивера;

- включаем ресивер и переходим на один из каналов со спутника "ASTRA";

- нажать на пульте кнопку "MENU",  кликнуть на "Настройка", кликнуть на "Поиск каналов", задать родительский код, кликнуть на "Настройка антенны;

- кликнуть кнопкой "ОК"на надпись "Моторизованная система";

- кликнуть кнопкой "ОК"на надпись названия спутника;

- против значения "Уровень управления" выставить "Пользователь";

- в режиме "Управление двигателем" выставить "Сохранить";

- кликнуть три раза кнопкой "ОК" на надпись "Сохранить", возвращая её каждый раз.(Таким образом активируется коммутатор);

- в режиме "Движение" нажимая на кнопки со стрелками в право или в лево добиваетесь появления сигнала;

- кликнуть один раз кнопкой "ОК" на надпись "Сохранить"

- нажать несколько раз на кнопку "EXIT" для выхода из меню;

- нажать на красную кнопку пульта управления для выключения ресивера в дежурный режим;(Этим фиксируется найденный спутник и коммутатор выводится из режима поиска)

- отключаем штекер ресивера от электрической сети;

- отключаем кабель от коммутатора с головки спутника "ASTRA";

Спутник "ASTRA" зафиксирован на клемме "LNB1" коммутатора



Аналогично фиксируем и все другие спутники.

Если вы не смогли зафиксировать сигнал с какого-то спутника, в режиме "Настройка антенны", надо сперва задать правильные параметры в режиме "Расширенный поиск", а затем перейти в настройку мотора, кликнув кнопкой "ОК" на надпись названия спутника;



.........................................................................................................................................................................................................



Подключение коммутатора "SW101D" к ресиверу "Samsung 9500":



- в режиме меню "Настройка LNB" у выбранного спутника напротив надписи "Моторизованная система" должно стоять:  "Да", напротив надписи "Pежим DiSEgC" должно стоять "выкл";

- подключаем к клемме "LNB1" коммутатора кабель от головки со спутника "ASTRA";

- подключаем к клемме "RECEIVER" коммутатора кабель от ресивера;

- включаем ресивер и переходим на один из каналов со спутника "ASTRA";

- далее надо нажать на пульте кнопку "MENU", кликнуть на надпись "Установка", задать родительский код, кликнуть на "Настройка позиционирования";

- в режиме "Настройка позиционирования" напротив надписи "Режим настройки" должно стоять - "Режим пользователя";

- кликнуть кнопкой "ОК" на надпись "Режим пользователя";

- в режиме меню "Режим пользователя" три раза кликнуть кнопкой "ОК" на надпись "Сохранить текущую позицию" (Таким образом активируется коммутатор);

- стрелками "СН" перейти на фигуру-крестик и несколько раз нажав кнопку "VOL" добиться появления сигнала;

- нажать кнопку "ОК" и переместиться на надпись "Сохранить текущую позицию"- кликнуть кнопкой "ОК"на надпись "Сохранить текущую позицию"

- нажать несколько раз на кнопку "EXIT" для выхода из меню;

- нажать на красную кнопку пульта управления для выключения ресивера в дежурный режим;(Этим фиксируется найденный спутник и коммутатор выводится из режима поиска)

- отключаем штекер ресивера от электрической сети;

- отключаем кабель от коммутатора с головки спутника "ASTRA";

Спутник "ASTRA" зафиксирован на клемме "LNB1" коммутатора



Аналогично фиксируем и все другие спутники.

Если вы не смогли зафиксировать сигнал с какого-то спутника,  надо сперва проверить правильность заданных параметров в режиме "Ручной поиск", и проверить наличие сигнала при подключении головки с данного спутника непосредственно к ресиверу.



.........................................................................................................................................................................................................



Подключение коммутатора "SW101D" к ресиверу "Opentel 3000 CI":



- подключаем к клемме "LNB1" коммутатора кабель от головки со спутника "ASTRA";

- подключаем к клемме "RECEIVER" коммутатора кабель от ресивера;

- далее надо нажать на пульте кнопку "MENU", кликнуть кнопкой "ОК" на надпись "3 Настройка", задать родительский код, кликнуть на "Настройка LNB";

- выбрать спутник "Astra", у выбранного спутника напротив надписи "Мотор" должно стоять "Installer", а против надписи " DiSEgC 1.0" должно стоять "None";

- нажать на красную кнопку "F1" на пульте управления;

- кнопками со стрелками "вверх"  или "вниз" выбрать надпись "Store position", нажать три раза на кнопку "ОК". (Таким образом активируется коммутатор);

- нажатиями на стрелки "направо" или "налево" добиваетесь появления жёлтого сигнала на индикаторе;

-выбраете надпись "Store position" и один раз нажимаете кнопку "ОК";

- нажать несколько раз на кнопку "EXIT" для выхода из меню;

- нажать на красную кнопку пульта управления для выключения ресивера в дежурный режим;(Этим фиксируется найденный спутник и коммутатор выводится из режима поиска)

- отключаем штекер ресивера от электрической сети;

- отключаем кабель от коммутатора с головки спутника "ASTRA";

Спутник "ASTRA" зафиксирован на клемме "LNB1" коммутатора



Аналогично фиксируем и все другие спутники.

Если вы не смогли зафиксировать сигнал с какого-то спутника,  надо сперва проверить правильность заданных параметров в режиме "Параметры поиска каналов" и проверить наличие сигнала при подключении головки с данного спутника непосредственно к ресиверу.



.........................................................................................................................................................................................................



Подключение коммутатора "SW101D" к ресиверу "Xtreme MSR-5690CXCI":



- в режиме меню "Установка" у выбранного спутника напротив надписи" Позиционер" должно стоять: "DiSEgC 1.2"

- подключаем к клемме "LNB1" коммутатора кабель от головки со спутника "ASTRA";

- подключаем к клемме "RECEIVER" коммутатора кабель от ресивера;

- включаем ресивер и переходим на один из каналов со спутника "ASTRA";

- далее надо нажать на пульте кнопку "MENU",  кликнуть "ОК" на "Установка", кликнуть на "Позиционер";

- стрелкой "вправо" поставить против надписи "Индекс" любое значение, кликнуть шесть раз кнопкой "ОК" на слово "Индекс" (Таким образом активируется коммутатор);

- переходим на надпись "Перемещение", нажав несколко раз на стрелку "вправо" добиваемся появления зелёного сигнала на шкалах;

- переходим на слово "Индекс", нажимаем два раза на кнопку "ОК", чем и фиксируем данный спутник на данном разьёме;;

- нажимаем несколько раз кнопку "EXIT" на пульте управления и выключаем ресивер нажатием на красную кнопку "F1";

- отключаем штекер ресивера от электрической сети;

- отключаем кабель от коммутатора с головки спутника "ASTRA";

Спутник "ASTRA" зафиксирован на клемме "LNB1" коммутатора



Аналогично фиксируем и все другие спутники.

Если вы не смогли зафиксировать сигнал с какого-то спутника при прямом подключении головки к ресиверу в режиме "Установка антенны", возможно есть необходимость задать "PID-коды", нажав на пульте управления кнопку "EDIT".

.........................................................................................................................................................................................................



По возможности, продолжу описание процесса настройки с другими ресиверами.





Эта инструкция прикладывается производителем к изделию:



DiSEqC 1/10 коммутатор SW101D предназначен для коммутирования 10 конвертеров спутникового телевидения с помощью DiSEqC команд.

1.DiSEqC протокол 1.0 или 2.0 (команды DiSEqC A,B,C,D до 4 LNB),режим устанавливается,послав подряд две DiSEqC команды в коммутатор:E0 F0 48 55 80 7F и E2 F0 49 55 FE 01(EEPROM 01h)

2.DiSEqC протокол 1.1 или 2.1(команды DiSEqC1-10 или DiSEqC 1/1-3/2 до 10 LNB)режим устанавливается,послав подряд две DiSEqC команды в коммутатор:E0 F0 48 55 80 7F и E2 F0 49 55 FD 02 (EEPROM 02h)

3.DiSEqC протокол 1.0 или 2.0 и miniA,miniB(команды DiSEqC A,B,C,D и miniA,miniB,до 6 LNB)режим устанавливается,послав подряд две DiSEqC команды в коммутатор:E0 F0 48 55 80 7F и E2 F0 49 55 FC 03 (EEPROM 03h)

4.Свободно устанавливаемый протокол (DiSEqC команды,переключающие вход коммутатора,составляются и записываются в память коммутатора самим потребителем,до 10 LNB)режим устанавливается,послав подряд две DiSEqC команды в коммутатор:E0 F0 48 55 80 7F и E2 F0 49 55 FB 04(EEPROM 04h)

5.DiSEqC протокол 1.1 или 2.1(команды "uncom" DiSEqC 1-10,до 10 LNB),режим устанавливается,послав подряд две DiSEqC команды в коммутатор:E0 F0 48 55 80 7F и E2 F0 49 55 FA 05(EEPROM 05h)

6.DiSEqC протокол 1.2 или 2.2 (программируется при помощи дистанционного пульта приемника как позиционер,до 10 LNB),режим устанавливается,послав подряд две DiSEqC команды в коммутатор:E0 F0 48 55 80 7F и E2 F0 49 55 F9 06 (EEPROM 06h)

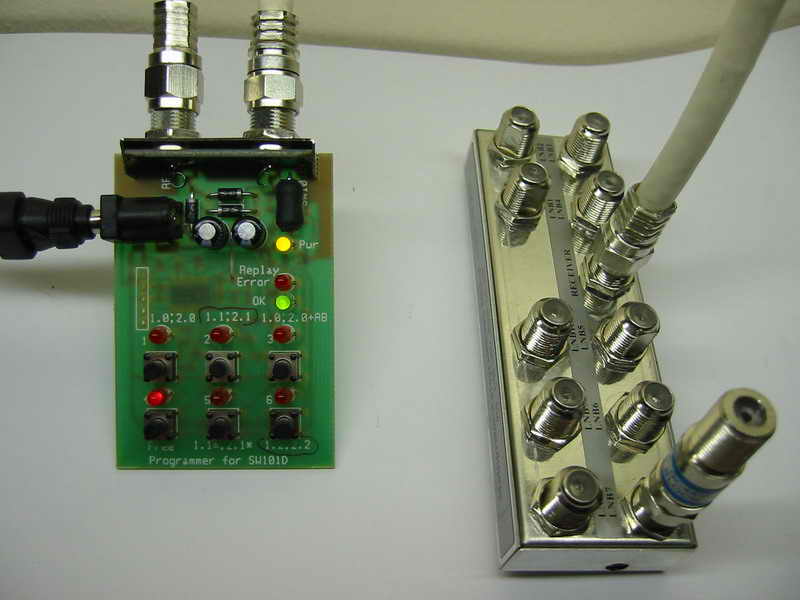

Режим коммутатора устанавливается в EEPROM памяти(адрес 7Fh) PIC контроллера или PIC программатором,или послав специальную DiSEqC команду через кабель (с помощью специального DiSEqC генератора)в зависимости от применяемого приемника.
Некоторые приемники имеют DiSEqC пртокол 1.1,тогда его удобно использовать для коммутации 10 конвертеров (2 режим коммутатора,желательно выключит в приемнике повторения DiSEqC команд).В приемниках,неимеющих DiSEqC протокола для коммутирования более чем 4 LNB (например:Humax,Samsung),можно использовать DiSEqC протокол 1.2 или 2.2 (6 режим коммутатора,команды позиционера),который есть в большинстве приемников.Коммутатор в этом случае программируется с помощью дистанционного пульта приемника аналогично,как DiSEqC позиционер.
Переключаем приемник на нужный спутник,управляем режим позиционера,переходим в меню управления позиционером.Сперва необходимо переключить коммутатор в режим программирования,подряд три раза нажав кнопку STORE SAT,или,в зависимости от приемника,другим способом три раза послав команду запомнить позицию(это зделано для предотвращения коммутатора от случайного перепрограммирования).В режиме программирования коммутатор будет до выключения приемника в дежурный режим.Кнопками MOVE EAST или MOVE WEST подбираем один из 10 конвертеров(каждый раз нажав кнопку MOVE EAST,вход коммутатора переключается на следующий в сторону уменьшения,каждый раз нажав на кнопку MOVE WEST,вход коммутатора переключается на следующий в сторону увеличения).

Подобрав нужный конвертор(когда приемник показывает нужную программу или показывает уровень сигнала(если приемник показывает только уровень сигнала,желательно убедиться,показывает-ли уровень сигнала только с одним конвертером(проверяем переключив все 10 конвертеров),иначе возможно запомним не тот спутник,если приемник показывает уровень сигнала с несколькими конверторами,лучше всего переключить приемник на другой транспордер)),затем нажимаем кнопку STORE SAT и коммутатор запоминает,какой конвертор запрограммирован для спутника.Затем переключаем приемник на другую программу на другом спутнике и повторяем подборку конвертора.Так для всех спутников подбираем нужные конвертора,аналогично так запоминаем позиции спутников при программировании позиционера.Закончив программирование коммутатора,желательно выключить приемник в дежурный режим,чтобы коммутатор вышел из режима программирования.
Подобрав конверторы можно и программированием EEPROM памяти PIC контроллера или PIC программатором,или через кабель с помощью специального DiSEqC генератора.
Затем только вкючаем желаемый канал в приемнике и коммутатор включает нужный конвертор.
Подав напряжение на коммутатор,сперва включается вход LNB1 коммутатора.Коммутатор имеет защиту от перегрузки и короткого замыкания на входах.Короткое замыкание на входах может быть неограниченное время,устранив короткое замыкание,вход сразу восстанавливается в рабочий режим.
Коммутатор устойчив к импульсным помехам на кабеле.Коммутатор не пропускает сигнал в телевизионном диапазоне,если необходимо,телевизионный сигнал суммировать за коммутатором,на входе REceiver.

Параметры коммутатора:

Вносимое затухание 3дБ
диапазон частот (950-2300)МГц
Рабочая температура (-35°c+65°c)

Макс.ток на конвертор 0,4А
Ток срабатывания защиты 0,6А
потребляемый ток 25 мА
напряжение на выходе Receiver +(12-20)B

http://www.satellite-heaven.de/testreports/sw101d.htm
